Descrizione del Prodotto: Quadro Di Campo Fotovoltaico 2 Stringhe IN e OUT + AC
Il Quadro Di Campo Fotovoltaico 2 Stringhe IN e OUT + AC è una soluzione avanzata per la gestione dell'energia solare, specificamente progettata per impianti fotovoltaici residenziali. Questo sistema integra sia la protezione DC (corrente continua) che AC (corrente alternata), garantendo una protezione completa e una gestione efficiente dell'energia solare raccolta.
Caratteristiche Principali:
Gestione a Doppia Stringa: Supporta due stringhe fotovoltaiche separate, con una tensione continua massima di 600 V per stringa, consentendo una gestione efficiente dell'energia prodotta.
Commutatore Integrato: Il quadro è dotato di un commutatore (0-1-2), che permette di gestire facilmente le connessioni e il flusso di energia tra le diverse componenti dell'impianto.
Protezione Completa: Include scaricatori di sovratensione per DC e AC, oltre a un sezionatore da 40A, assicurando una protezione contro sovratensioni e sovracorrenti.
Componenti Inclusi:

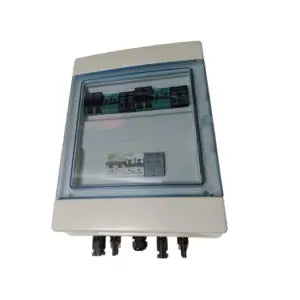

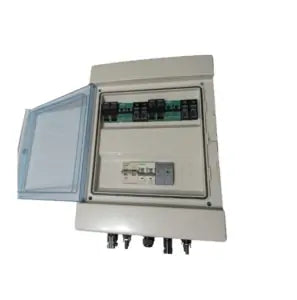

Quadro da 24 Moduli: Struttura robusta e sigillata (IP65) con porta trasparente in plastica ABS anti-UV, che protegge efficacemente i componenti interni da polvere e acqua.
N° 4 Fusibili da 15A: Inclusi per garantire protezione contro sovracorrenti nelle stringhe fotovoltaiche.
Scaricatori di Sovratensione: Tipo II, con capacità di scarico nominale di 20kA e massima di 40kA, sia per DC che per AC, proteggono l'impianto da sovratensioni.
Commutatore (0-1-2): Facilita la gestione della connessione e disconnessione delle stringhe e del sistema AC.
Interruttore/Sezionatore: Capacità di 40A per la protezione e gestione delle correnti in entrata e uscita.
Specifiche Elettriche:
Tensione Continua Massima: 600 V per ciascuna stringa.
Max Ingresso Ampere per Stringa: 15A.
Max Uscita Interruttore Ampere: 16A per ciascuna stringa.
Numero di Inverter MPPT: 1 + 1, per una gestione ottimale dell'energia.
Protezione Sovratensione: Categoria di protezione II, con scarica nominale di 20KA e massima di 40KA.
Volt Livello di Protezione: 2.8KV per ciascuna stringa.
Grado di Protezione: IP65, adatto per installazioni sia interne che esterne.
Parametri Meccanici:
Materiale della Scatola: PVC resistente e duraturo.
Metodo di Installazione: Montaggio a parete.
Dimensioni: Larghezza 390 mm, Altezza 280 mm, Profondità 140 mm.
Temperatura di Funzionamento: Da -25℃ a +55℃, con tolleranza a un'umidità relativa fino al 99% senza condensa.
Applicazioni:
Questo quadro è ideale per impianti fotovoltaici residenziali che richiedono una gestione robusta e sicura dell'energia solare, con protezione integrata sia per DC che per AC. È adatto sia per installazioni interne che esterne, grazie al suo grado di protezione IP65.
Consegna:
Disponibilità: Prodotto disponibile in Italia con consegna veloce tramite SDA.
Questo sistema di protezione e commutazione è la soluzione perfetta per chi cerca affidabilità, sicurezza e facilità di gestione in un impianto fotovoltaico residenziale.
